电动汽车控制系统的分类及结构原理图

今天，电机控制器厂家—福州欣联达将为大家介绍电动汽车控制系统的分类及原理说明。

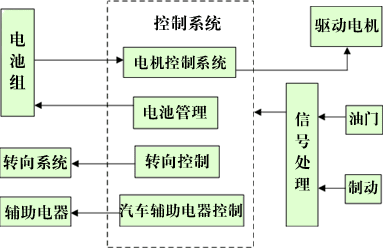

电机控制系统结构

电机控制系统的基本功能是实现对驱动电机控制，电动汽车控制系统的分类方式与电机控制器的分类方式相似，根据不同类型的驱动电机可分类“交流异步电机控制系统”、“直流电机控制系统”、“永磁无刷电机控制系统”等，不同种类的控制系统结构及原理也有所差异：

1、交流异步电机控制系统：

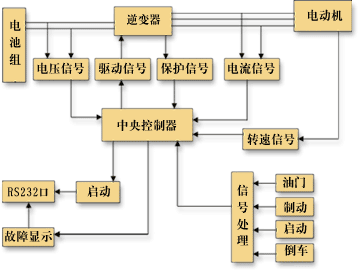

交流异步电机控制系统主要有逆变器和中央控制器等部分组成，其结构原理图如下所示：

2、直流电机控制系统

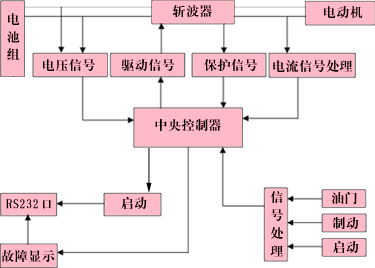

它是以直流电机为驱动电机构成的控制系统，主要是由斩波器和中央控制器组成，下图是它的原理图：

3、永磁无刷电机控制系统

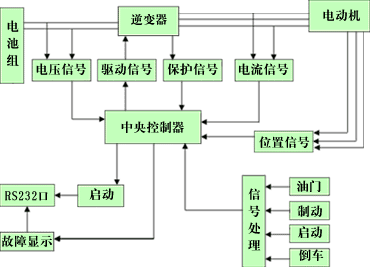

永磁无刷电机控制器与交流异步电机的控制器在结构上有一些相似，但在控制方式、策略及输出波形都有较大的差别，其结构图如下：
